装配式建筑虚拟工法楼实训系统
根据规范和图集的相应知识点设计,包含了虚拟“营造”一幢包含装配式混凝土建筑构造的三维工法楼,用户通过漫游模式,点击隐藏在工法楼中的相应知识点。
根据规范和图集的相应知识点设计,包含了虚拟“营造”一幢包含装配式混凝土建筑构造的三维工法楼,用户通过漫游模式,点击隐藏在工法楼中的相应知识点。

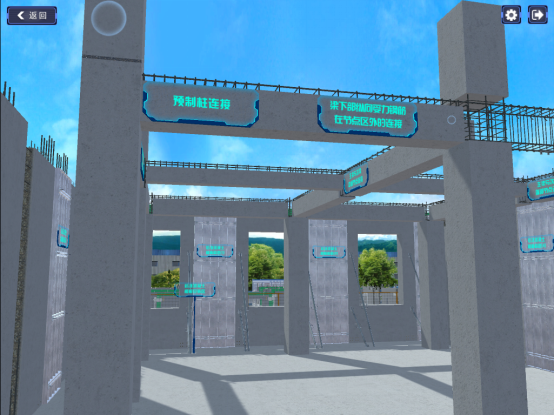

(1)漫游功能:软件通过三维建模和人机交互技术研发,用户通过在功法楼中漫游,了解整个工法楼的布局。画面清晰、操作流畅,具备一定的趣味性

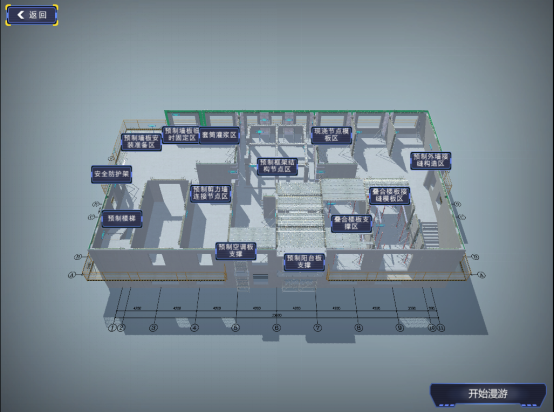

(2)系统根据国家规范和图集,在工法楼中设置了预制外墙接缝构造区、现浇节点模板区、套筒灌浆区、预制墙板临时固定区、预制墙板安装准备区、预制楼梯区、预制剪力墙连接节点区、预制空调板支撑、预制阳台支撑、叠合板支撑、叠合板接缝模板、预制框架结构节点区和安全防护架等13个区域的工法和构造展示

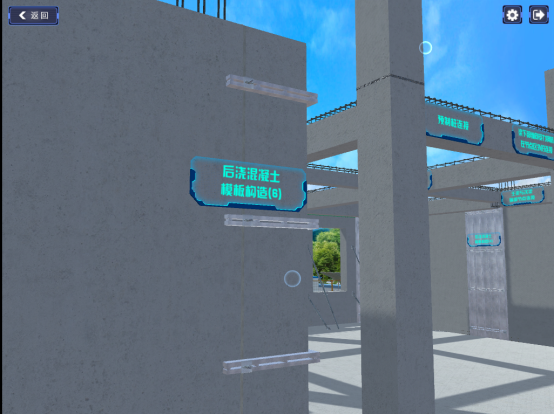

(3)软件中针对每个知识点,设置“标识指示牌”,用户能一目了然的看到相应的知识点位置
(4)知识点的三维型模要求能360°旋转观看;

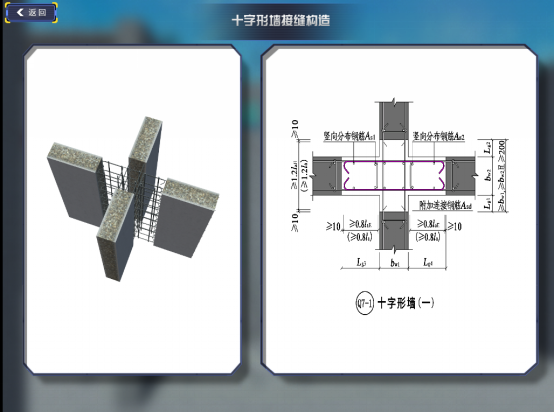

(5)图集解析功能:软件具备对节点模型进行图集的三维解析,实现平面图集与三维模型一一对应
(6)动画解析功能:通过三维动画或者视频,详细解读装配式建筑构造节点的施工过程和相关知识
序号 |
资源名称 |
资源介绍 |
1 |
滑动铰端安装节点 |
包括滑动铰端安装节点三维模型、节点图文解析、“预制楼梯滑动铰端安装三维施工动画 |
2 |
固定铰端安装节点 |
包括固定铰端安装节点三维模型、节点图文解析、“预制楼梯固定铰端安装三维施工动画 |
3 |
预制楼梯构造 |
包括预制楼梯构造三维模型、节点图文解析、“预制楼梯构造安装三维施工动画 |
4 |
预制楼梯测量放线 |
包括预制楼梯休息平台定位放样三维模型和楼梯平台定位放样图文解析 |
5 |
预制墙板支撑 |
包括预制墙板支撑三维模型、预制墙板支撑节点图文解析、“预制墙板临时支撑三维施工动画 |
6 |
预制墙体钢筋定位模板 |
包括预制墙体钢筋定位模板三维模型、预制墙体钢筋定位施工交底图文解析 |
7 |
临边安全防护 |
包括预制墙体临边安全防护三维模型和预制墙体临边安全防护施工交底图文解析 |
8 |
预制外墙板保温层上部压条 |
包括预制外墙板保温层上部压条构造三维模型、预制外墙板保温层节点图文解析和“预制外墙板保温层橡塑棉条安装三维施工动画 |
9 |
坐浆区铺设 |
包括预制外墙板坐浆区铺设构造三维模型和预制外墙板坐浆施工交底图文解析 |
10 |
预制飘窗安装 |
包括预制飘窗安装构造三维模型和预制飘窗安装施工交底图文解析 |
11 |
套筒区灌浆 |
包括套筒灌浆构造三维模型、套筒灌浆构造节点图文解析和“套筒灌浆施工动画” |
12 |
约束边缘转角墙接缝构造之附加封闭连接钢筋与对称预留U形钢筋连接 |
包括“附加封闭连接钢筋与对称预留U形钢筋连接”构造三维模型、节点构造的施工交底图文解析、节点施工三维动画 |
13 |
约束边缘转角墙接缝构造(2) |
包括“附加封闭连接钢筋与对称预留弯钩钢筋连接”构造三维模型、节点构造的施工交底图文解析、构造节点施工动画模拟 |
14 |
构造边缘端柱接缝构造之无附加连接钢筋,预留长U形钢筋 |
包括“无附加连接钢筋,预留长U形钢筋情况下的构造边缘端柱”构造三维模型、构造图文解析和构造节点施工动画模拟 |
15 |
约束边缘翼墙接缝构造(1) |
包括“腹墙为预留长U形钢筋,翼墙为附加封闭连接钢筋与预留U形钢筋连接情况下的约束边缘翼墙接缝构造”三维模型,构造图文解析和构造节点施工动画模拟 |
16 |
约束边缘翼墙接缝构造(2) |
包括“腹墙和翼墙均为附加封闭连接钢筋与预留U形钢筋连接情况下的约束边缘翼墙接缝构造”三维模型,配套的构造图文解析和构造节点施工动画模拟 |
17 |
预制墙与现浇墙竖向接缝构造 |
包括“现浇墙直线连接钢筋钢筋与预留直线钢筋搭接”情况下预制墙与现浇墙竖向接缝构造三维模型、配套的构造图文解析和构造节点施工动画模拟 |
18 |
预制空调板支撑 |
包括“预制空调板临时支撑”三维模型和施工交底图文解析 |
19 |
预制墙间竖向接缝构造(1)—预留直线钢筋搭接 |
包括“预留直线钢筋搭接”情况下的预制墙间竖向接缝构造三维模型、构造图文解析和构造节点施工动画模拟 |
20 |
预制墙间竖向接缝构造(2)——预留弯钩钢筋连接 |
包括“预留弯钩钢筋连接”情况下的预制墙间竖向接缝构造三维模型、构造图文解析和构造节点施工动画模拟 |
21 |
十字形墙接缝构造 |
包括“在另一方向为附加弯钩连接钢筋与预留U形钢筋连接”情况下的十字形墙接缝构造三维模型、构造图文解析和构造节点施工动画模拟 |
22 |
后浇边缘暗柱接缝构造 |
包括“附加封闭连接钢筋与预留U形钢筋连接”情况下后浇边缘暗柱接缝构造的三维模型、构造图文解析和构造节点施工动画模拟 |
23 |
叠合楼板接缝连接构造(1) |
包括“叠合板与预制外墙板衔接处模板安装螺栓情况下施工节点构造”三维模型、构造图文解析 |
24 |
叠合楼板接缝连接构造(2) |
包括“叠合板与预制内墙板衔接处模板安装螺栓情况下施工节点构造”三维模型、构造图文解析 |
25 |
叠合楼板接缝连接构造(3) |
包括“叠合板与预制外墙板衔接处模板带支撑情况下施工节点构造”三维模型、构造图文解析 |
26 |
叠合楼板接缝连接构造(4) |
包括“叠合板与预制内墙板衔接处用高强砂浆密封情况下施工节点构造”三维模型、构造图文解析 |
27 |
叠合板后浇带模板施工节点(1) |
包括“叠合板后浇带模板通过临时支撑情况下施工节点构造三维模型”和构造图文解析 |
28 |
叠合板后浇带模板施工节点(2) |
包括“叠合板后浇带模板通过T型丝杆加固情况下施工节点构造三维模型”和构造图文解析 |
29 |
密拼接缝处支撑梁节点 |
包括“叠合板密拼接缝处支撑梁节点图”三维模型、施工图文对比解析交底 |
30 |
预制外墙间构造接缝处理 |
包括“预制外墙间水平接缝防水构造”三维模型和施工图文对比解析交底 |
31 |
后浇混凝土模板结构示意图(1) |
后浇混凝土模板加固通过预埋螺母紧固情况下构造三维模型、施工图文对比解析交底、施工三维动画 |
32 |
后浇混凝土模板结构示意图(2) |
后浇混凝土模板通过对拉螺栓紧固情况下构造三维模型、施工图文对比解析交底、施工三维动画 |
33 |
主梁与次梁端部节点连接 |
包括“主梁与次梁端部节点连接”构造三维模型和施工图文对比解析交底 |
34 |
主梁与次梁中间节点连接 |
包括“主梁与次梁中间节点连接”构造三维模型和施工图文对比解析交底 |
35 |
后浇混凝土模板安装区 |
通过三维场景依次展示出后浇混凝土模板安装区的施工顺序。 |
36 |
梁下部纵向受力钢筋在后浇节点区内连接 |
包括“梁下部纵向受力钢筋在后浇节点区内连接”构造三维模型和施工图文对比解析交底 |
37 |
梁下部纵向受力钢筋在节点区外的连接 |
包括“梁下部纵向受力钢筋在节点区外的连接”构造三维模型和施工图文对比解析交底 |
38 |
预制柱连接 |
包括“预制柱上下连接”构造三维模型和施工图文对比解析交底 |
39 |
后浇混凝土模板构造(1) |
包括“一字型外墙板现浇节点模板通过预埋螺母紧固”构造三维模型和施工图文对比解析交底 |
40 |
后浇混凝土模板构造(2) |
包括“一字型外墙板现浇节点模板通过对拉螺栓紧固情况下构造”构造三维模型和施工图文对比解析交底 |
41 |
后浇混凝土模板构造(3) |
包括“一字型内墙板现浇节点区域模板无对拉螺栓设置情况下构造”构造三维模型和施工图文对比解析交底 |
42 |
后浇混凝土模板构造(4) |
包括“一字型内墙板现浇节点区域模板设置对拉螺栓紧固情况下构造”构造三维模型和施工图文对比解析交底 |
43 |
后浇混凝土模板构造(5) |
包括“T字型现浇节点模板通过对拉螺栓紧固情况下构造”构造三维模型和施工图文对比解析交底 |
44 |
后浇混凝土模板构造(6) |
包括“L字型现浇节点模板通过对拉螺栓紧固情况下构造”构造三维模型和施工图文对比解析交底 |
45 |
后浇混凝土模板构造(7) |
包括“T字型现浇节点模板通过预埋螺母紧固情况下构造”构造三维模型和施工图文对比解析交底 |
46 |
后浇混凝土模板构造(8) |
包括“L字型现浇节点模板通过预埋螺母紧固情况下构造”构造三维模型和施工图文对比解析交底 |
